電磁振動給料機

電磁振動給料機介紹

電磁振動給料機也叫電磁振動給料器，簡稱電磁給料機可分為敞開型和封閉型兩種，采用電磁激振器作為振動源帶動料斗工作，用于把物料從貯料倉或其它貯料設備中均勻或定量的提供到受料設備中。

該系列的電磁振動給料機的控制設備采用了可控硅半波整流線路，因此在使用過程中可以通過調節可控硅開發角的辦法方便地無級調節給料量，并可以實現生產流程的集中控制和自動控制。

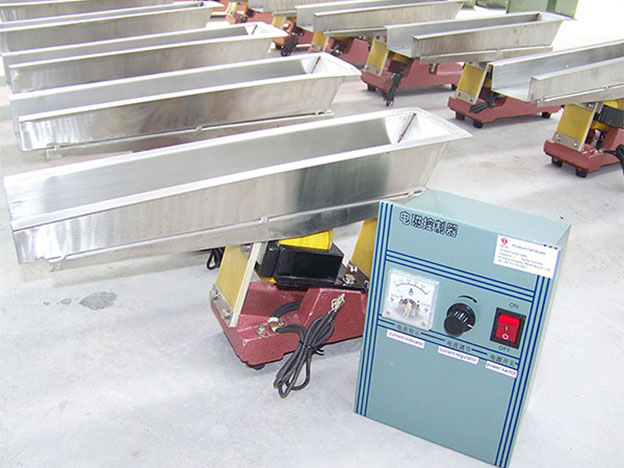

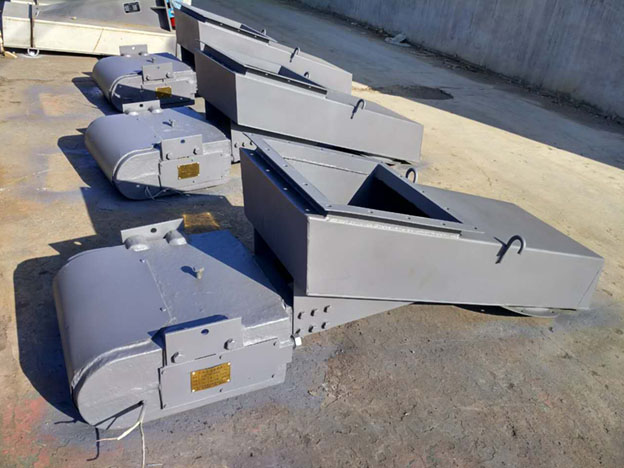

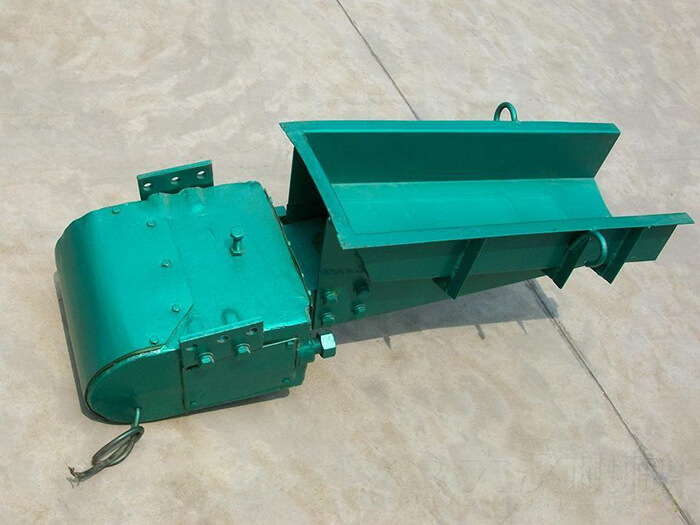

電磁振動給料機圖片

電磁振動給料機技術參數

類型	型號	生產率(t/h)		給料粒度mm	雙振幅mm	電壓(V)	電流(A)		功率(Kw)	配套控制箱
		水平	-10度				工作電流	表示電流
基本型	GZ1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2	10	14	50			3.0	2.3	0.15
	GZ3	25	35	75			4.58	3.8	0.2
	GZ4	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5	100	140	150			12.7	10.6	0.65
	GZ6	150	210	200	1.5	380	16.4	13.3	1.2	XKZ-20G3
	GZ7	250	350	250			24.6	20	3
	GZ8	400	560	300			39.4	32	4
	GZ9	600	840	350			47.6	38.6	5.5	XKZ-200G3
	GZ10	750	1050	500			39.4*2	32*2	4*2	XKZS-200G3
	GZ11	1000	1400	500			47.6*2	38.6*2	5.5*2
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2
	GZ4S	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5S	100	140	150			12.7	10.6	0.65
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3
	GZ7S	250	350	250			24.6	0	3	XKZ-100G3
	GZ8S	400	560	300			39.4	32	4
封閉型	GZ1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2F	8	11.2	40			3	2.3	0.15
	GZ3F	20	28	60			4.58	3.8	0.2
	GZ4F	40	56	60			8.4	7	0.45	XKZ-20G2
	GZ5F	80	112	80			12.7	10.6	0.65
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3
輕槽型	GZ5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G3
	GZ7Q	250	350	300			24.6	20	3	XKZ-100G3
	GZ8Q	400	560	350			39.4	32	4	XKZ-100G3
平槽型	GZ5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ7P	75	105			380	16.4	13.3	1.5	XKZ-20G3
	GZ7P	158	175				24.6	20	3	XKZ-100G3
寬槽型	GZ5K1		240	100	1.5	220	12.7*2	10.6*2	0.65*2	XKZ-20G2
	GZ5K2		240
	GZ5K3		270
	GZ5K4		300
圓管型	GZ1G	2		50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2G	4		50			3.0	2.3	0.15	XKZ-5G2
	GZ3G	10		60			4.58	3.8	0.2	XKZ-5G2
	GZ4G	20		70			8.4	7	0.45	XKZ-20G2
	GZ5G	40		80			12.7	10.6	0.65	XKZ-20G2
特大型	GZ11-T		100物料為煤比重0.85	300	1.5	380	47.6*2	38.6*2	5.5*2	SZK.00

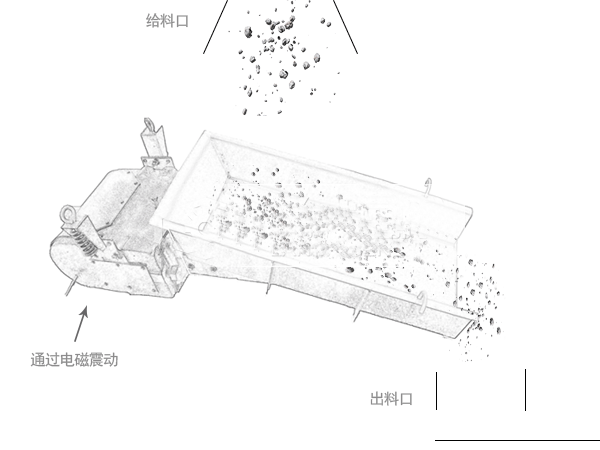

電磁振動給料機工作原理

電磁振動給料機利用了電磁線圈與電磁銜鐵通電后產生的磁力吸合力，通過料槽和支撐彈簧板將高頻震動力傳遞給料槽，使物料快速分散勻速向前運動，給料機配備的電控系統可通過調節電位器旋鈕來實現快慢調節，確保給料機按用戶要求實現定量給料的目的。

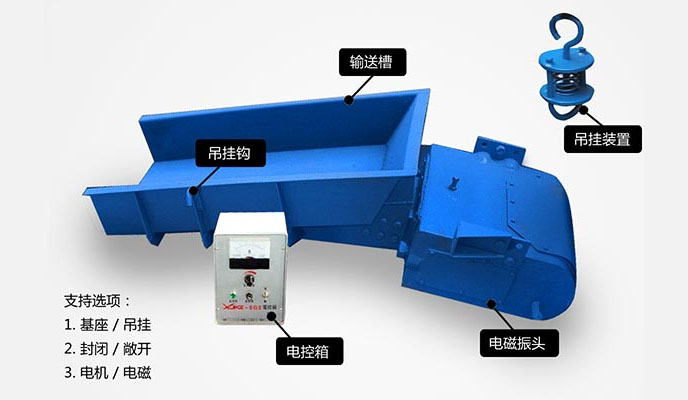

電磁振動給料機構造及特點

電磁振動給料機結構：

主要由料槽、電磁激振器、減振器組成。激振器又由電磁鐵（鐵芯和線圈）、銜鐵和裝在兩者之間的主振彈簧等構成，是產生振動的激振源，激振器的工作可以通過一定的控制裝置進行控制。

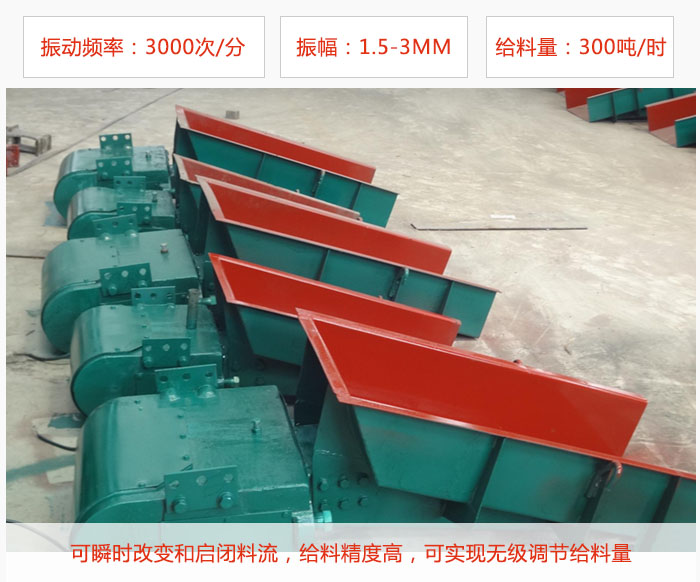

電磁振動給料機特點：

1、振幅小1.5-3mm，振動頻率高，可達3000次/分，可瞬時改變和啟閉料流，給料精度高。

2、給料槽中的物料在給料過程中連續地被拋起，并按拋物線的軌跡向前進行跳躍運動，因此，給料槽的磨損較小。

3、運用了機械振動學的共振原理，雙質體在低臨界近共振狀態下工作，因而消耗電能少。

4、無需外配變頻器從控制箱可遠程實現無級調節給料量，可在額定電壓、振幅條件下頻繁啟動和連續運轉。

5、采用合金鋼板制成的料槽，可用于輸送磨損嚴重或有腐蝕性的物料。

電磁振動給料機應用

電磁振動給料機可以將塊狀、顆粒狀及粉狀物料，從貯料倉庫或漏斗中均勻連續或定量的給到受料裝置中，可無級調節給料量，并實現生產流程的集中控制和自動控制。其體積小、重量輕、安裝方便、無轉動部件、不需潤滑、維修方便、工作頻率高、消耗電能少。廣泛應用于礦山、冶金、煤炭、輕工、電力、機械、食品等行業。

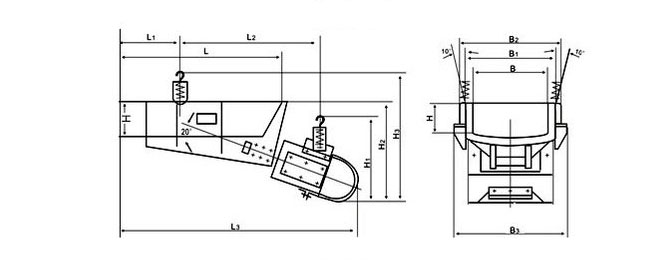

電磁振動給料機安裝示意圖

型 號	B	B 1	B 2	B 3	B 4	L	L 1	L 2	L 3	H	H 1	H 2	H 3
GZ1	200	280	340	296	376	600	209	550	910	100	350	360	485
GZ2	300	388	456	400	506	800	310	660	1175	120	430	450	600
GZ3	400	496	518	452	574	900	311	790	1325	150	480	520	675
GZ4	500	620	682	581	762	1100	413	965	1615	200	550	645	814
GZ5	700	850	761	650	840	1200	465	1050	1815	250	647	765	980

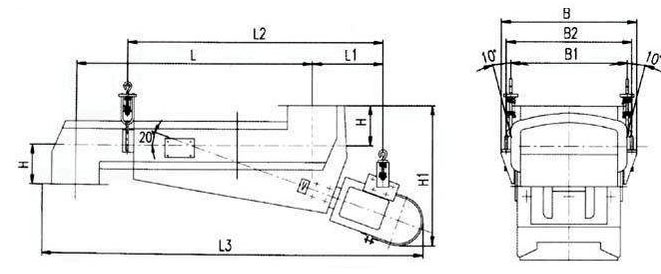

型號	L	L1	L2	L3	H1	H	B1	B2	B
GZ1F	600	246	716	1064	410	107.5	200	250	340
GZ2F	800	288	903	1042	520	135	300	350	458
GZ3F	1000	300	1082	1695	620	170	400	460	527
GZ4F	1100	451	1306	1940	750	207.5	500	570	686
GZ5F	1200	528	1483	2190	890	255	700	780	860
GZ6F	1600	584	1684	2835	1200	265	900	740	1020

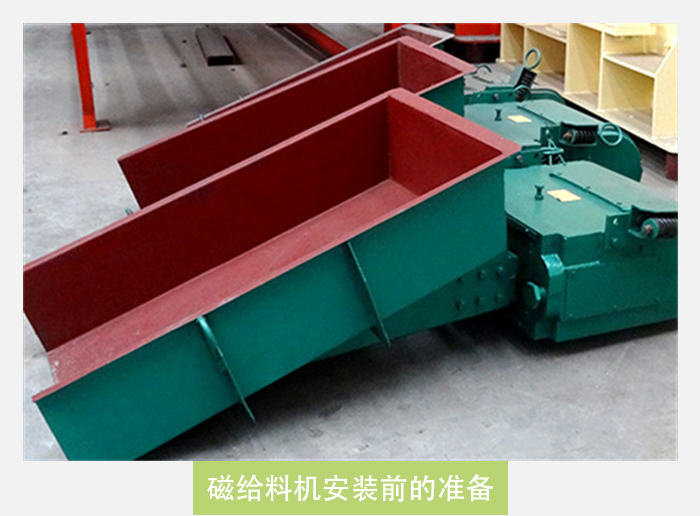

電磁振動給料機安裝前的準備

電磁振動給料機安裝前應在應用料倉出料口上方焊接用于懸掛給料機的支點，焊接完畢后需用戶自備用于調節給料機角度的花蘭吊鉤，花蘭吊鉤可伸縮調節方便用戶對給料機的隨時調節；電磁給料機隨機配備的有懸掛彈簧，按對應位置安裝即可。

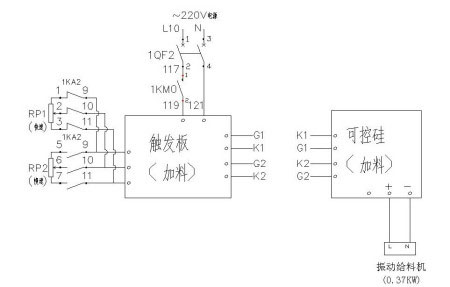

電磁振動給料機的線路對接

電磁振動給料機的出線口應對接給料機電控箱的出線端子，220V電源應對接電控箱的入線端子口；接線前應先檢查電源箱開關是否關閉，電位器旋鈕是否歸零。

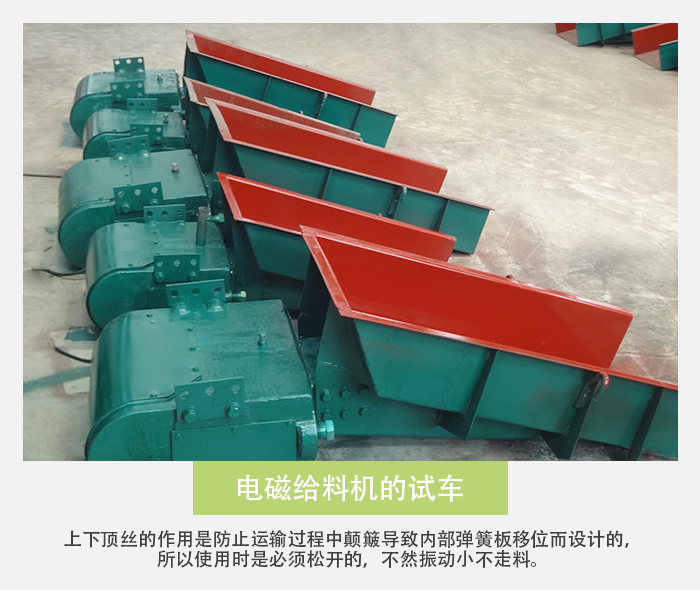

電磁振動給料機的試車

電磁振動給料機試車前應按照機尾振頭上的提示標簽進行操作，通電前需要將振頭上下4條緊固螺栓松動并將備用螺帽緊固，防止使用中螺栓脫落粉塵進入振頭內部，影響給料機的給料性能。上下頂絲的作用是防止運輸過程中顛簸導致內部彈簧板移位而設計的，所以使用時是必須松開的，不然振動小不走料。
